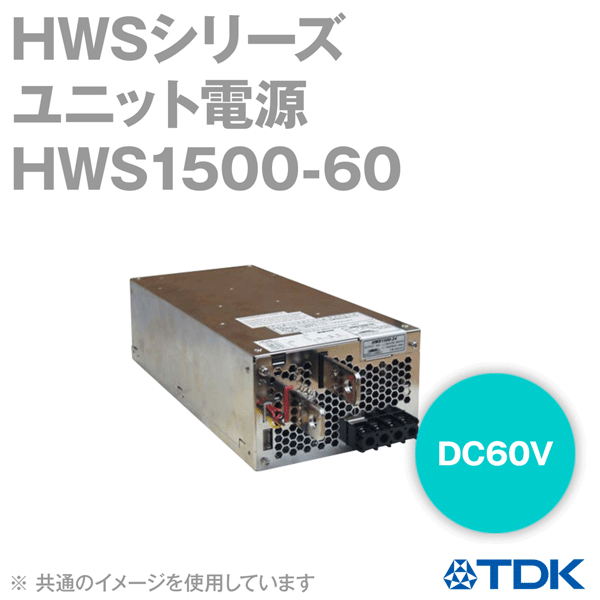

TDKラムダ HWS1500-60 ユニット電源 1500W 25.6A 60VDC NN

[型名] HWS1500-60[入力]　電圧範囲 (*2)(V) AC85 〜 265 または DC120 〜 330　周波数範囲 (*2)(Hz) 47 〜 63　力率(100/230VAC） typ (*1) 0.98/0.94　効率(100/200VAC） typ (*1)(%) 86/90　電流(100/200VAC） typ (*1)(A) 19.0/10.0　サージ電流(100/200VAC） typ (*3)(A) 20/40　漏洩電流(100/240VAC） (*10)(mA) 1.5 以下[出力]　定格電圧(VDC) 60　最大電流(100/200VAC）(A) 25.6/28　最大ピーク電流 (*13)(A) 42　最大出力電力(100/200VAC）(W) 1536/1680　最大ピーク電力 (*13)(W) 2520　最大入力変動 (*5)(mV) 240　最大負荷変動 (*6)(mV) 360　最大温度変動 0.02% / ℃以下　リップルノイズ (*4)(mVp-p) ＋ 25 〜＋ 70℃: 400、0℃: 400、− 10℃: 600　保持時間 typ (*9)(ms) 20　電圧可変範囲(VDC) 48.0〜66.0[機能]　過電流保護 (*7)(A) 26.8〜　過電圧保護 (*8)(VDC) 69.0〜75.0　リモートセンシング あり　リモート ON/OFF あり　並列運転 あり　直列運転 あり　モニタリング信号 PF(オープンコレクタ出力）　入力瞬時電圧低下保護 SEMI-F47 準拠(200VAC 時のみ）[環境]　動作温度 (*11)(℃) − 10 〜＋ 70、(起動保証：− 20 〜＋ 70)(入力電圧100VAC/200VAC):− 10 〜＋ 40: 1536/1680W＋ 50: 1536/1680W＋ 60: 1152/1260W＋ 70: 768/840W　保存温度(℃) − 30 〜 ＋ 85　動作湿度(％RH) 10 〜 90 (結露なきこと）　保存湿度(％RH) 10 〜 95 (結露なきこと）　耐振動 非動作時　10 〜 55(Hz) (掃引 1 分間）19.6m/s- 一定　X、Y、Z 各方向 1 時間　耐衝撃 (梱包時） 196.1m/s^2 以下　冷却方式 内蔵ファンによる強制空冷[絶縁]　耐電圧 入力− FG 間：2kVAC (20mA)、入力−出力間：3kVAC (20mA)出力− FG 間：500VAC (300mA)、(60V model 651VAC(390mA))、出力− CNT 間：100VAC (100mA) 各 1 分間　絶縁抵抗 100M Ω以上 (出力− FG 間：500VDC、25℃、70％ RH）10M Ω以上 (出力− CNT 間：100VDC、25℃、70%RH）[適応規格]　安全規格 (*12) UL60950-1、CSA C22.2 No.60950-1、EN60950-1、EN50178　各認定電気用品安全法　準拠　高調波入力電流規制 IEC61000-3-2　準拠　雑音端子電圧、雑音電界強度 EN55011/EN55022-A、FCC-ClassA、VCCI-ClassA　各準拠　イミュニティ IEC61000-4-2(Level 2、3)、-3(Level 3)、-4(Level 3)、-5(Level 3、 4)、-6(Level 3)、 -8(Level 4)、-11　各準拠[構造]　質量 typ(g) 3800(*1) Ta −25℃、最大出力電力時の値です。

(*2) 各種安全規格(UL、CSA、EN）申請時は「100 〜 240VAC、50/60(Hz)」です。

(*3) ノイズフィルタへの入力サージ電流(0.2ms以下）は除きます。

(*4) JEITA規格RC-9131Aに準じた測定方法です。

(100M(Hz)）(100uFの電解コンデンサと0.47uFのフィルムコンデンサを測定部につけて測定してください。

）-10℃と25℃の間において、この2点の直線から得られた値となります。

(*5) 85 〜 265VAC、負荷一定時の値です。

(*6) 無負荷〜全負荷、入力電圧一定時の値です。

(*7) 定電流電圧垂下方式ディレーラッチ停止型です。

過電流・短絡状態が約5秒以上継続した場合は出力を遮断します。

出力電流が最大定格値より10秒以上連続して越えた場合は出力を遮断します。

(*8) 出力遮断方式手動リセット型です。

(入力再投入またはコントロールリセットで出力が復帰します。

）(*9) 入力電圧100/200VAC、定格出力電圧、最大出力電流時の値です。

(*10) UL、CSA、ENおよび電気用品安全法準拠(60(Hz)）、Ta=25℃の測定値です。

(*11) 標準取付時のディレーティング値です。

- 負荷(%)は、最大出力電力または最大出力電流いずれか大きい方の値です。

- その他の取付方法については、ディレーティングカーブをご参照ください。

(*12) 電気用品安全法には、100VAC時に準拠しています。

(*13) ピーク出力電流は10秒以下、デューティ 35％以下でご使用ください。

(200VAC時のみ）

楽天で購入96,685円（税込み）
